FBP 26
| Výškový dosah: | 25,8 m |
| Čerpací výkon: | až 61 m3/h |
| Čerpací tlak: | až 71 bar |
| Velikost bubnu: | 7 m3 |
| Využití: | Využití u každé betonárny, menší stavby |
Charakteristika
- štíhlý výložník a minimální nároky na plochu pro zapatkování;
- odlehčený buben domíchávače z otěruvzdorné ocele HARDOX 500 a 400
- výborná pohyblivost díky “Z” skládání výložníku;
- usměrňovací ventil ROCK => nízký otěr a snadné čištění => efektivní a hospodárné čerpání;
- otevřený hydraulický okruh, systém SCHWING => hospodárný provoz => nízká spotřeba pohonných hmot;
- řídící a diagnostický systém VECTOR, který umožňuje sledování provozního stavu čerpadla, detekci případných poruch, nastavení parametrů výložníku aj.
Technická data
Výložník
| Typ | Skládání | Potrubí | Koncová hadice | Vertikální dosah | Horizontální dosah | Počet sekcí | Akční rádius | Rozbalovací výška |
| FBP 26 | Z | DN 100 | 3,00 m | 25,73 m | 21,58 m | 3 | 365° | 7,65 m |
Výložník
| Typ | FBP 26 |
| Skládání | Z |
| Potrubí | DN 100 |
| Koncová hadice | 3,00 m |
| Vertikální dosah | 25,73 m |
| Horizontální dosah | 21,58 m |
| Počet sekcí | 3 |
| Akční rádius | 365° |
| Rozbalovací výška | 7,65 m |
Čerpadlo
| Typ | Dopravní válce | Dopravní výkon* | Dopravní tlak* | Počet zdvihů* | Usměrňovací ventil |
| P1020 | 200 x 1.000 mm | 61 m3/h | 71 bar | 32 min-1 | S-Rock |
Čerpadlo
| Typ | P1020 |
| Dopravní válce | 200 x 1.000 mm |
| Dopravní výkon* | 61 m3/h |
| Dopravní tlak* | 71 bar |
| Počet zdvihů* | 32 min-1 |
| Usměrňovací ventil | S-Rock |
Podpěry
| Typ | Šířka vpředu | Šířka vzadu | Zatížení vpředu | Zatížení vzadu |
| H | 3,85 m | 2,55 m (šířka vozidla) | 180 kN | 125 kN |
Podpěry
| Typ | H |
| Šířka vpředu | 3,85 m |
| Šířka vzadu | 2,55 m (šířka vozidla) |
| Zatížení vpředu | 180 kN |
| Zatížení vzadu | 125 kN |
Buben domíchávače
| Typ | Jmenovitá velikost | Nádrž na vodu | Materiál bubnu | Materiál spirály |
| AM 7 LL | 7 m3 | 650 l | HARDOX 400 | HARDOX 500 |
Buben domíchávače
| Typ | AM 7 LL |
| Jmenovitá velikost | 7 m3 |
| Nádrž na vodu | 650 l |
| Materiál bubnu | HARDOX 400 |
| Materiál spirály | HARDOX 500 |
Výkonové parametry jsou maximální teoretické hodnoty.
Nelze současně dosáhnout max. tlaku a max. výkonu
* Hodnoty vztažené ke způsobu zapojení hydrauliky: pístnice/píst

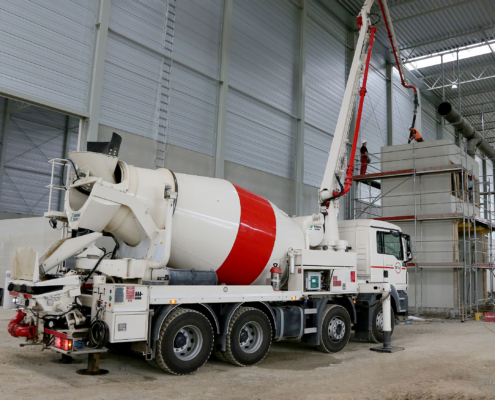

Galerie
